公稱通徑與英制單位、PE給水管、鋼管對應關系及表達方式，為方便大家查找，潤碩管業特總結出以下工程常用管徑對照表（管徑應以mm為單位）

關于管徑的表達方式應符合下列規定

　　1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱徑DN表示；
　　2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，徑宜以外徑×壁厚表示；
　　3、塑料管材，管徑宜按產品標準的方法表示；
　　4、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規對照表。

關于DN與De的區別

　　1、DN是指管道的公稱直徑，既不是外徑也不是內徑；是與管道工程發期與英制單位有關； De主要是指管道外徑，一般采用De標注的，均需注成外徑×壁厚的形式； 主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：DN20 De25×2.5mm 我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用來標注管道； 但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相一個規格。不搞清楚很容易在下達要貨計劃、采購、施工過程中造成損。 兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。 鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較便，大于50的用法蘭比較可靠。
　　2、鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較便，大于50的用法蘭比較可靠。 公稱直徑DN與相應產品規格 是內徑；是與管道工程發展初一般采用De標注的，均需要標注和其他需要明確壁厚的管材。如下：到壁厚的情況下很少使用De跟行業習慣有關，實際施工過De，而不是指DN，這里相差采購、施工過程中造成損失。

公稱直徑與法蘭的公稱型號對應關系

　公稱直徑也代表法蘭的公稱型號，如110PE管配套DN100鐵法蘭，108鋼管配套DN100鐵法蘭，在鋼絲管連接方式中有極個別的使用鐵法蘭有點特殊性。Φ140承插、電蘭連接使用DN150鐵法蘭，Φ225承插法蘭、電熔法蘭使用DN250鐵法蘭，Φ560電熔法蘭使用DN600鐵法蘭，Φ140對接法蘭、扣壓法蘭、翻邊使用DN125鐵法蘭，Φ22法蘭、扣壓法蘭、翻邊使用DN200鐵法蘭，Φ280對接法蘭使用DN250鐵法蘭，Φ280承插法蘭使用DN300鐵法蘭，Φ560對接法蘭、翻邊連接只能使用DN500*1.6MPa。

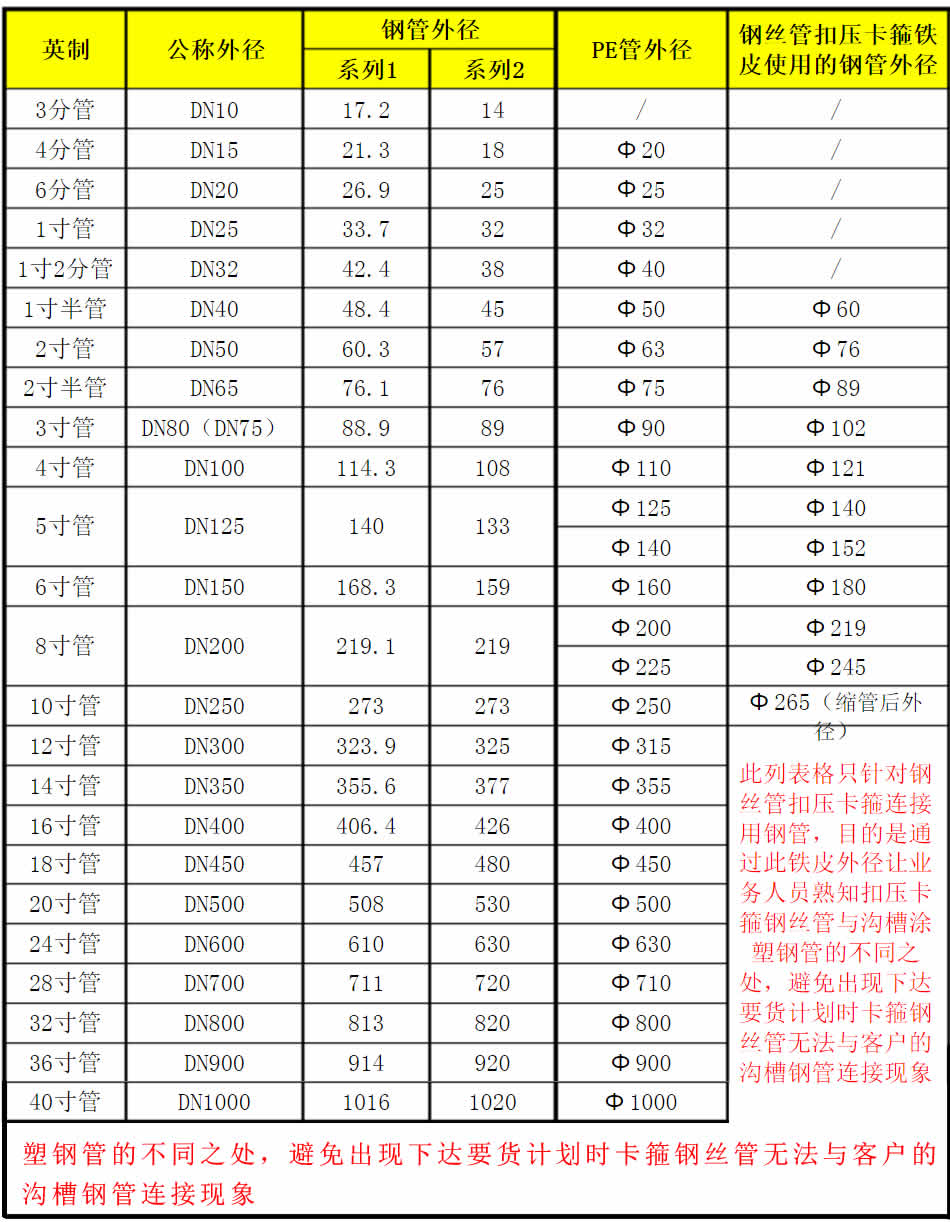

常用管徑對照表
