常常有客戶來咨詢PE管材的時候，往往會提到PE給水管的耐溫性能，詢問能不能走熱水，通常情況下PE管最高耐溫90℃，可在-60-60℃溫度范圍內(nèi)安全使用，但是千萬不要認為pe管能耐溫到60°就將其當做熱水管來用，最好要保留20%的空間保留，長時間應(yīng)用在高溫狀態(tài)，超負荷工作下任何材料都是會發(fā)生物理變化的。

從材料上分析PE管的耐溫

　　眾所周知，PE給水管原材料采用PE樹脂，由于在聚合時因壓力、溫度等聚合反應(yīng)條件不同，PE樹脂是由單體乙烯聚合而成，通過不同條件的聚合反應(yīng)，可得到不同密度的樹脂，因而就有低密度聚乙烯、中密度聚乙烯和高密度聚乙烯之分。加工不同類型PE管材時，根據(jù)其應(yīng)用條件的不同，選用樹脂牌號的不同，同時對擠出機和模具的要求也有所不同。
　　通常要選用機械性能較好、分子量大的PE樹脂，給水用PE管材保守的聚氯乙烯、鋼鐵管材飲用水管的換代產(chǎn)品。給水管必需要能承受一定的壓力。如HDPE樹脂，而LDPE樹脂的耐壓差，拉伸強度低，鋼性差，成型加工時尺寸穩(wěn)定性差，并且連接困難，不適宜作為給水壓力管的資料。
　　PE管隨著溫度的升高其性能迅速下降，從耐高溫性能看。使用溫度為±60°之間，一般用于冷水輸送為主，主要是用于給水管道的主干道上，而入戶后，則會選用小口徑的PPR管或更新型的鋁合金襯PPR管材，耐高溫性更強，適合家庭使用。

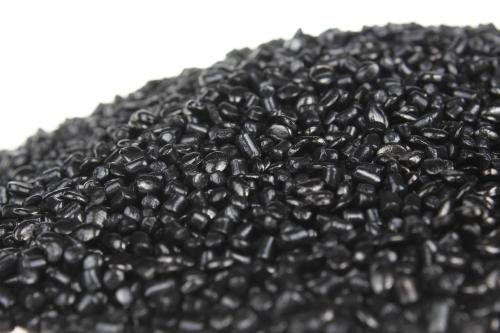

常用PE聚乙烯樹脂

室外環(huán)境對于PE給水管的影響

　PE給水管在冬季施工時，在寒冷氣候（-5℃以下）和大風(fēng)環(huán)境條件下進行連接操作時，要注意采取保護措施或調(diào)整施工，因PE材料抗沖擊性好，一般情況不會發(fā)生管子脆裂，但是環(huán)境溫度低到一定程度，施工環(huán)境和管材堆放處溫差較大時，就會容易損壞脆裂了,說用PE管材管件存放處與施工現(xiàn)場溫差溫度較大時，連接前，應(yīng)將管材和管件在施工現(xiàn)場放置一段時間，使其溫度接近施工現(xiàn)場溫度。

PE大口徑給水管



環(huán)境溫度及水溫對管道的縱向變形的影響

　縱向變形的危害主要表現(xiàn)在由其引起的管道漏損現(xiàn)象，從而導(dǎo)致其上路面坍塌變形，這已成為城市道路病害的主要原因。其中以聚乙烯管道與金屬管道連接處發(fā)生的漏損事故最為突出。
　縱向變形量△L的計算：

△L=αL△t

　　式中α—聚乙烯管的線膨脹系數(shù)(mm/m·℃)，可取0.15~0.20 mm/m·℃；
　　L—管道縱向自由段的長度mm；
　　△t—管壁中心處，施工安裝與運行使用中的最大溫度差(℃)。
　　由以上公式可以計算每米每攝氏度溫度變化，縱向變形量為0.15~0.20 mm。且溫度變化引起聚乙烯管的縱向變形量與該管道的直徑無關(guān)，僅與管道的長度和溫度有關(guān)。
　　由于PE管的縱向回縮量受環(huán)境溫度及管道內(nèi)水溫的影響較大，由此引起的管道漏損事故時有發(fā)生，因此建議通過以下方式予以克服：
　　(1)利用“蛇行”克服縱向形變力，適當?shù)纳咝蟹笤O(shè)管道(只需增加4.5/1000的長度)，使聚乙烯管道可以通過一定的形變來消耗縱向應(yīng)力；
　　(2)利用承插接口克服縱向形變量；
　　(3)利用支墩固定錨固克服應(yīng)力，在管道系統(tǒng)中的三通、彎頭、閥門、管堵以及不同材質(zhì)管道的管道接口等處設(shè)置支墩來錨定自由管段。

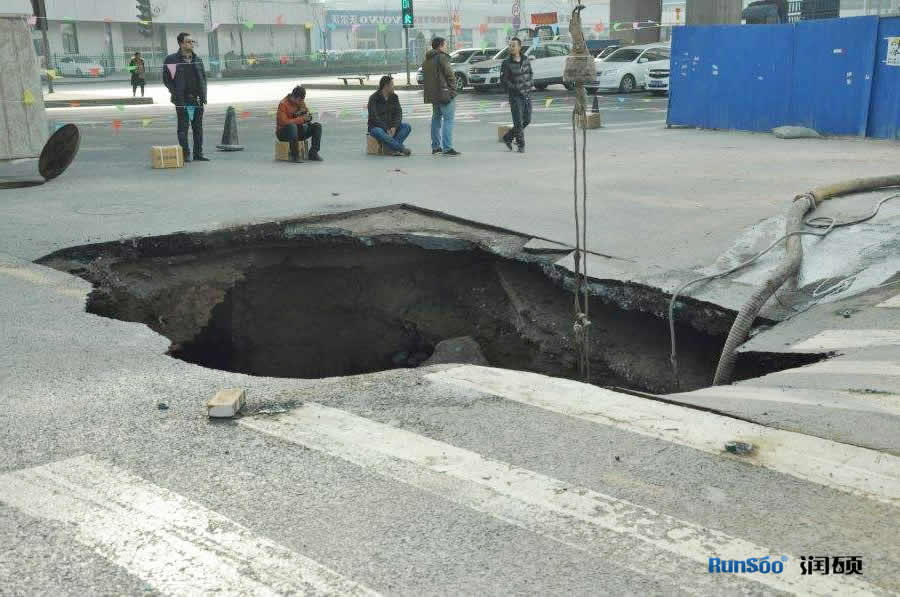

因管道的縱向變形造成的道路塌陷

　　PE管耐高溫性，低溫抗沖擊性好，聚乙烯的低溫脆化溫度極低，正常條件下-20℃-70℃使用壽命達50年，潤碩管業(yè)PE管生產(chǎn)廠家應(yīng)擁有齊備的PE管材生產(chǎn)設(shè)備，優(yōu)良的加工工藝體系，精良的檢測設(shè)備，嚴格的質(zhì)量檢驗，保證PE管質(zhì)量。
